Arşivlerin arasında; 2017 yılında katıldığım kursun proje notlarını buldum. Python Programlama Eğitminden aldığım bilgilerle yapmaya çalıştmıştım. Python2 üzerine yazılmış proje. Basit değişiklikler ile Python3 ‘e dönüştürülebilir.
“Bu uygulamada bilgisayara bağlanan bir seri port üzerinden veri gönderme çalışıyorum. Bu port karşılığında Arduino bağlı ve çıkışlarında da iki adet 74HC595 bulunmaktadır.

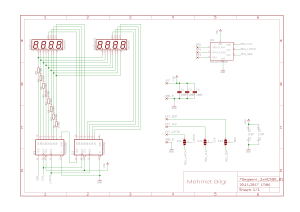

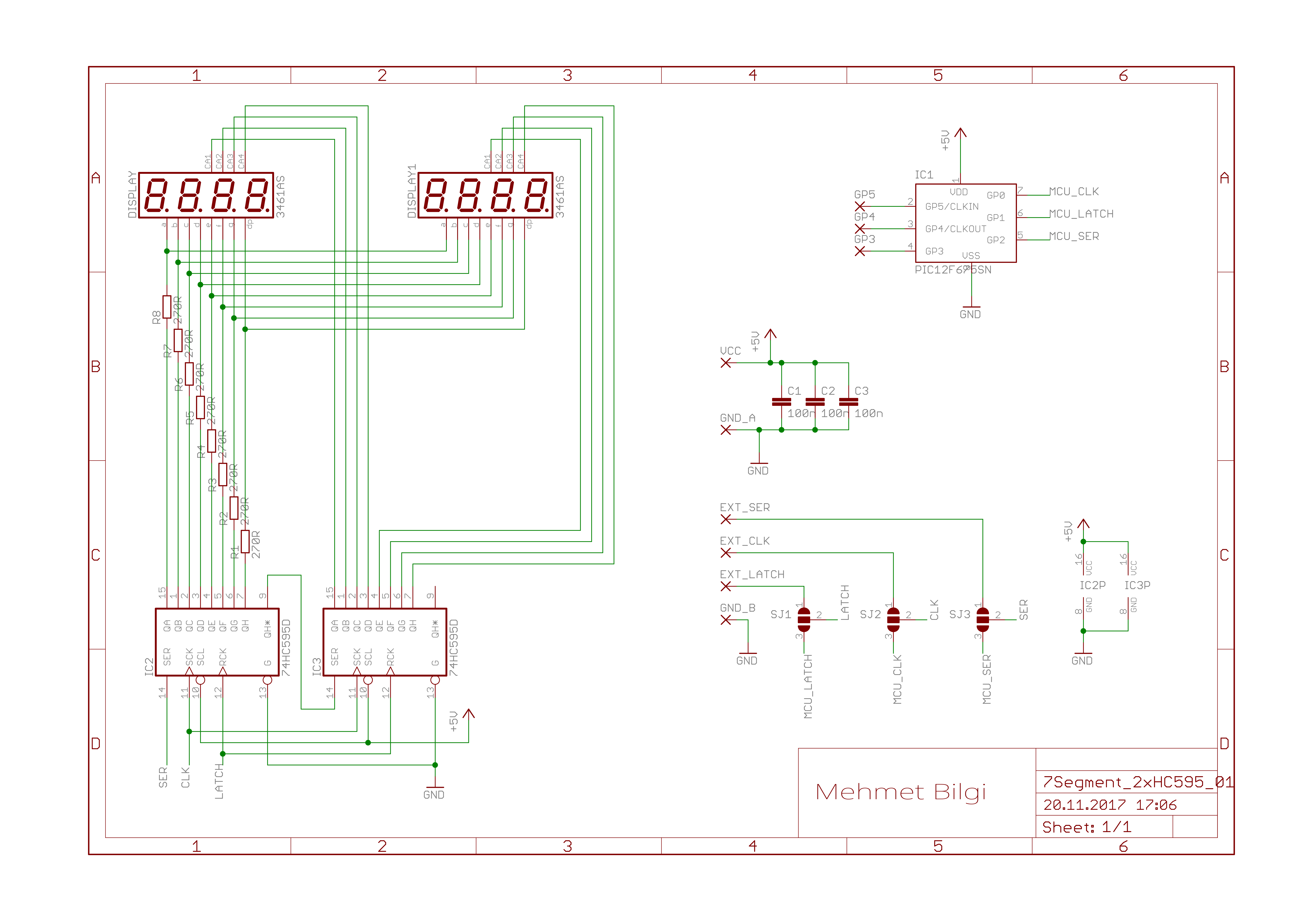

74HC595 çıkışları matriks olarak sekiz haneli 7 segment display ile bağlıdır. Matriks bağlantıda mecburen tüm displaylar zaman içinde taranmak zorunda. Birim zamanda her bir digit aktif edilip segmentlerin yanması sağlanıyor. Aynı zamanda Arduino seri port üzerinden gelen bilgiyi parçalayıp segmentlerde istediğimiz karakterlerin görülmesini sağlıyor. Bu proje Python2 üzerinde geliştirildi, küçük değişklikler ile Python3 ile de çalışır hale getirmek mümkün olacaktır.
Bu projeyi; İBB Hayat Boyu Öğrenme Müdürlüğü İSMEK Python Programlama
branşındaki aldığım eğitim ile geliştirdim. Başta kurs öğretmenimiz Sn. Mustafa Yılmaz olmak üzere, İSMEK Bilişim Okulu yöneticileri ve çalışanlarına teşekkür ederim.Mehmet Bilgi / 2017″
SeripPortYolla.py
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 |
#!/usr/bin/env python2 # -*- coding: utf-8 -*- # ----------------------------------------------------------------------------- # @Yazar : Mehmet Bilgi # @Proje Adı : seriPortYolla # @Dosya Adı : seriPortGui.py # @Version : v.01 # @Zaman : 16.11.2017 01:08 # @Lisans : Çay Ismarlama Lisansı # (Yazar görüldüğü yerde çay ısmarlanacak :D ) # ----------------------------------------------------------------------------- ''' Eksikler: * Seri kablo çıkarılıp yeniden takınca bağlanmıyor. * Elle seçim yapılan yerde virgül veya nokta ile ondalıklı sayı girme * Soldaki sıfır olan karakterlerin (işe yaramayanlarının) sönmesi ''' try: from Tkinter import * except ImportError: from tkinter import * import serial import sys, os import serial.tools.list_ports from datetime import datetime # ----------------------------------------------------------------------------- # Genel değişkenler # ----------------------------------------------------------------------------- MODES = [(u'Saat', u'1'), (u'Tarih', u'2'), (u'Saat ve Tarih', u'3'), (u'Elle Girilen', u'4'), ]#Radyo butonu seçenekleri bagliMi = [] say = 0 MAXSAY = 50 cagir = None hg = '' ser1 = None yok = '' widgetTAB = 50 fnt = 'CorierNew' fntEk = '' # -------------------------Modüller-------------------------------------------- # ----------------------------------------------------------------------------- # Seri por listesi, eğer yok ise liste 0 dönecek. # bayrak 0 olarak devam edecek # ----------------------------------------------------------------------------- def seriPort(): liste = serial.tools.list_ports.comports() # seri port listesini aktar for element in liste: bagliMi.append(element.device) # bulunan portları ayır bagliMi.sort() # (liste) bulunan portları sırala # ----------------------------------------------------------------------------- # Sistem zamanını tupple den listeye dönüştürür # ----------------------------------------------------------------------------- def zamanTup(): rr = [] v = '' s = [] tt = tuple(datetime.now().timetuple()) for z in tt: if (z <= 9 and z >= 0): rr.append('0' + str(z)) elif (z < 0): rr.append(str(z)) else: rr.append(str(z)) for k in rr: v += k for i in v: s.append(i) return(s) # ----------------------------------------------------------------------------- # Sistem saatini seri porta yollar # ----------------------------------------------------------------------------- def saatYolla(): global cagir if(cagir != None): pencereAna.after_cancel(cagir) s = zamanTup() gonder = [] #saat, dakika ve saniye for gg in range(8): gonder.append(s[gg + 8]) gonder[6] = gonder[4] gonder[7] = gonder[5] gonder[4] = '0' gonder[5] = '0' a = ['1', '1', '1', '1', '0', '0', '1', '1'] n = ['0', '1', '0', '0', '0', '0', '0', '0'] etiketMesaj1['text'] = gonder ser1.write(sCevir(gonder, a, n)) ser1.flush() cagir = pencereAna.after(200, saatYolla) # ----------------------------------------------------------------------------- # Sistem tarihini seri porta yollar # ----------------------------------------------------------------------------- def tarihYolla(): global cagir if (cagir != None): pencereAna.after_cancel(cagir) s = zamanTup() gonder = [] # gun, ay ve yıl gonder.append(s[6]) gonder.append(s[7]) gonder.append(s[4]) gonder.append(s[5]) gonder.append(s[0]) gonder.append(s[1]) gonder.append(s[2]) gonder.append(s[3]) a = ['1', '1', '1', '1', '1', '1', '1', '1'] n = ['0', '1', '0', '1', '0', '0', '0', '0'] etiketMesaj1['text'] = gonder ser1.write(sCevir(gonder, a, n)) ser1.flush() cagir = pencereAna.after(200, tarihYolla) # ----------------------------------------------------------------------------- # Sistem saatini ve tarihi seri porta yollar # ----------------------------------------------------------------------------- def saatTarihYolla(): global cagir global say if(cagir != None): pencereAna.after_cancel(cagir) s = zamanTup() gonder = [] if (say <= MAXSAY / 2): # saat, dakika ve saniye for gg in range(8): gonder.append(s[gg + 8]) gonder[6] = gonder[4] gonder[7] = gonder[5] gonder[4] = '0' gonder[5] = '0' a = ['1', '1', '1', '1', '0', '0', '1', '1'] n = ['0', '1', '0', '0', '0', '0', '0', '0'] elif (say > MAXSAY / 2): # gun, ay ve yıl gonder.append(s[6]) gonder.append(s[7]) gonder.append(s[4]) gonder.append(s[5]) gonder.append(s[0]) gonder.append(s[1]) gonder.append(s[2]) gonder.append(s[3]) a = ['1', '1', '1', '1', '1', '1', '1', '1'] n = ['0', '1', '0', '1', '0', '0', '0', '0'] say += 1 if (say > MAXSAY): say = 0 etiketMesaj1['text'] = gonder ser1.write(sCevir(gonder, a, n)) ser1.flush() cagir = pencereAna.after(200, saatTarihYolla) # ----------------------------------------------------------------------------- # Elle yazılan değeri seri porta yollar # ----------------------------------------------------------------------------- def elleYolla(): global cagir global hg if (cagir != None): pencereAna.after_cancel(cagir) gonder = [] for i in hg: gonder.append(i) a = ['1', '1', '1', '1', '1', '1', '1', '1'] n = ['1', '0', '0', '0', '0', '0', '0', '0'] etiketMesaj1['text'] = gonder ser1.write(sCevir(gonder, a, n)) ser1.flush() cagir = pencereAna.after(200, elleYolla) # ----------------------------------------------------------------------------- # Veriler paketleniyor # ----------------------------------------------------------------------------- def sCevir(p1, acik, nokta): s = 's' + \ p1[0] + ',' + \ p1[1] + ',' + \ p1[2] + ',' + \ p1[3] + ',' + \ p1[4] + ',' + \ p1[5] + ',' + \ p1[6] + ',' + \ p1[7] + ',' + \ acik[0] + ',' + \ acik[1] + ',' + \ acik[2] + ',' + \ acik[3] + ',' + \ acik[4] + ',' + \ acik[5] + ',' + \ acik[6] + ',' + \ acik[7] + ',' + \ nokta[0] + ',' + \ nokta[1] + ',' + \ nokta[2] + ',' + \ nokta[3] + ',' + \ nokta[4] + ',' + \ nokta[5] + ',' + \ nokta[6] + ',' + \ nokta[7] + '\n' return s # ----------------------------------------------------------------------------- # Seri porta radio düğmesinden gelen seçime göre fonksiyon seçer # ----------------------------------------------------------------------------- def seriPortYolla(event = None): global hg f = '' y = v.get() if(y == u'1'): girisKutusu1.config(state = 'disabled') girisAlButon.config(state = 'disabled') saatYolla() elif(y == u'2'): girisKutusu1.config(state = 'disabled') girisAlButon.config(state = 'disabled') tarihYolla() elif(y == u'3'): girisKutusu1.config(state = 'disabled') girisAlButon.config(state = 'disabled') saatTarihYolla() elif(y == u'4'): girisKutusu1.config(state = 'normal') girisAlButon.config(state = 'normal') # f rakam mı, nokta veya virgül nerede (düzenlenecek) f = str(unicode(girisKutusu1.get(), 'utf-8')) # f içerisinde ilk noktayı bul fUzunluk = len(f) if(fUzunluk > 8): hg = f[:8] elif(fUzunluk < 8): hg = ('0' * (8 - fUzunluk)) + f else: hg = f elleYolla() girisKutusu1.delete(0, END) # ----------------------------------------------------------------------------- # Seri porta bulunmuş ise baglanır # ----------------------------------------------------------------------------- def ser1Baglan(): global ser1 ser1 = serial.Serial( # port='/dev/ttyUSB0', port = bagliMi[0], # bulunan ilk porta bağlan baudrate = 57600, # port hızı parity = serial.PARITY_NONE, stopbits = serial.STOPBITS_ONE, bytesize = serial.EIGHTBITS, xonxoff = serial.XOFF, timeout = None, rtscts = False, dsrdtr = False, ) # ----------------------------------------------------------------------------- # Ana fonksiyon # ----------------------------------------------------------------------------- if(__name__ == "__main__"): seriPort() bayrak = len(bagliMi) if(bayrak <= 0): bagliMi.append("yok...") #Seçilecek port yok ise etiket sonuna eklenecek. else: ser1Baglan() pencereAna = Tk() pencereAna.geometry('300x240-600+200') pencereAna.resizable(width = False, height = False ) pencereAna.title(u'Arduino ile 7 Segment') girisKutusu1 = Entry(width = 8) girisKutusu1.insert(END, '00000000') girisKutusu1.focus_set() girisKutusu1.config(bg = 'lightblue', font=(fnt, 12, fntEk) ) etiketMesaj1 = Label(pencereAna, font = ('DSEG7Classic', 24, 'bold italic'), fg = 'red', text = '' ) v = StringVar() v.set('3') #Radyo düğmesi ön tanımlı seçeneği etiketMesaj2 = Label(pencereAna, font=(fnt, 12, fntEk), text = u'Bağlı port ' + bagliMi[0] ) girisAlButon = Button(pencereAna, text = u'Seri Porta Yolla', activebackground = 'lightblue', font=(fnt, 12, fntEk), command = seriPortYolla, width = 10, height = 0 ) for text, mode in MODES: b = Radiobutton(pencereAna, text = text, font=(fnt, 12, fntEk), selectcolor = 'lightblue', indicatoron = True, variable = v, value = mode, command = seriPortYolla ) b.pack(padx = widgetTAB, anchor = W) pencereAnaCikisButonu = Button(pencereAna, text = u'Çıkış', activebackground='lightblue', font=(fnt, 12, fntEk), command = pencereAna.quit ) etiketMesaj2.pack(padx = widgetTAB, anchor = W) etiketMesaj1.pack(ipadx = widgetTAB, anchor = W) girisKutusu1.pack(padx = widgetTAB, anchor = W) girisAlButon.pack(padx = widgetTAB, anchor = W) pencereAnaCikisButonu.pack(padx = widgetTAB, anchor = W) pencereAna.bind('<Escape>', quit) pencereAna.bind('<KP_Enter>', seriPortYolla) pencereAna.bind('<Return>', seriPortYolla) girisAlButon.invoke() pencereAna.update() pencereAna.mainloop() ############################################################################### |
arduinoHC595.ino
|
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 |
/****************************************************************************** * Python ile yazılan seri port uygulamasının * Arduino kodları. * **************************************************************************** * * Mehmet Bilgi * 46 / 2017 * *****************************************************************************/ #define LATCH 3 #define CLK 4 #define DATA 2 #define MAX_TABLO 20 // dGFEDCBA const uint8_t tablo2[MAX_TABLO] = {0b00111111, //0 0b00000110, //1 0b01011011, //2 0b01001111, //3 0b01100110, //4 0b01101101, //5 0b01111101, //6 0b00000111, //7 0b01111111, //8 0b01101111 //9 }; #define VERIUZUNLUGU 8 volatile uint8_t SAY; volatile uint8_t noktaOnmilyonlar, noktaMilyonlar, noktaYuzbinler, noktaOnbinler, noktaBinler, noktaYuzler, noktaOnlar, noktaBirler; uint8_t uzunluk = 0; volatile uint8_t segment[VERIUZUNLUGU + 1] = {0}; volatile uint8_t noktalar[VERIUZUNLUGU + 1] = {0}; volatile uint8_t acik[VERIUZUNLUGU + 1] = {0}; uint16_t dakika = 0; uint16_t saniye = 0; //----------------------------------------------------------------------------- // void setup() { pinMode(LATCH, OUTPUT); pinMode(CLK, OUTPUT); pinMode(DATA, OUTPUT); cli(); TCCR1A = 0; TCCR1B = 0; TCNT1 = 0; OCR1A = 124; TCCR1B |= (1 << WGM12); TCCR1B |= (1 << CS11) | (1 << CS10); TIMSK1 |= (1 << OCIE1A); sei(); Serial.begin(57600); noktaOnmilyonlar = 0b0; noktaMilyonlar = 0b0; noktaYuzbinler = 0b0; noktaOnbinler = 0b0; noktaBinler = 0b0; noktaYuzler = 0b0; noktaOnlar = 0b0; noktaBirler = 0b0; } //----------------------------------------------------------------------------- // ISR(TIMER1_COMPA_vect)//timer1 interrupt ~2kHz { uint8_t onmilyonlar, milyonlar, yuzbinler, onbinler, binler, yuzler, onlar, birler; onmilyonlar = segment[0]; milyonlar = segment[1]; yuzbinler = segment[2]; onbinler = segment[3]; binler = segment[4]; yuzler = segment[5]; onlar = segment[6]; birler = segment[7]; noktaOnmilyonlar = noktalar[0]; noktaMilyonlar = noktalar[1]; noktaYuzbinler = noktalar[2]; noktaOnbinler = noktalar[3]; noktaBinler = noktalar[4]; noktaYuzler = noktalar[5]; noktaOnlar = noktalar[6]; noktaBirler = noktalar[7]; switch(SAY) { case 0: digitalWrite(LATCH, LOW); spi_wr8(0b00000001); if(acik[0] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[onmilyonlar] & (noktaOnmilyonlar ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 1: digitalWrite(LATCH, LOW); spi_wr8(0b00000010); if(acik[1] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[milyonlar] & (noktaMilyonlar ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 2: digitalWrite(LATCH, LOW); spi_wr8(0b00000100); if(acik[2] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[yuzbinler] & (noktaYuzbinler ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 3: digitalWrite(LATCH, LOW); spi_wr8(0b00001000); if(acik[3] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[onbinler] & (noktaOnbinler ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 4: digitalWrite(LATCH, LOW); spi_wr8(0b00010000); if(acik[4] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[binler] & (noktaBinler ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 5: digitalWrite(LATCH, LOW); spi_wr8(0b00100000); if(acik[5] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[yuzler] & (noktaYuzler ? 0x7F : 0xFF)); //else spi_wr8(tablo2[yuzler] & 0x7F); digitalWrite(LATCH, HIGH); break; case 6: digitalWrite(LATCH, LOW); spi_wr8(0b01000000); if(acik[6] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[onlar] & (noktaOnlar ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; case 7: digitalWrite(LATCH, LOW); spi_wr8(0b10000000); if(acik[7] == 0) spi_wr8(0b11111111); else spi_wr8(tablo2[birler] & (noktaBirler ? 0x7F : 0xFF)); digitalWrite(LATCH, HIGH); break; default: break; } if(SAY++ >= 7) SAY = 0; } //-----------------SOFT SPI8 ------------------------------------------- // void spi_wr8(uint8_t val) // write a byte to software SPI { val ^= 0xFF; for (uint8_t i = 8; i; i--) { digitalWrite(CLK, LOW); digitalWrite(DATA, LOW); if (val & 0x80) // MSB first digitalWrite(DATA, HIGH); val <<= 1; digitalWrite(CLK, HIGH); } } //----------------------------------------------------------------------------- // void loop() { if(Serial.available() > 0) { int segmentNo = 0; int deger = 0; if (Serial.find('s')) { segment[0] = Serial.parseInt(); segment[1] = Serial.parseInt(); segment[2] = Serial.parseInt(); segment[3] = Serial.parseInt(); segment[4] = Serial.parseInt(); segment[5] = Serial.parseInt(); segment[6] = Serial.parseInt(); segment[7] = Serial.parseInt(); acik[0] = Serial.parseInt(); acik[1] = Serial.parseInt(); acik[2] = Serial.parseInt(); acik[3] = Serial.parseInt(); acik[4] = Serial.parseInt(); acik[5] = Serial.parseInt(); acik[6] = Serial.parseInt(); acik[7] = Serial.parseInt(); noktalar[0] = Serial.parseInt(); noktalar[1] = Serial.parseInt(); noktalar[2] = Serial.parseInt(); noktalar[3] = Serial.parseInt(); noktalar[4] = Serial.parseInt(); noktalar[5] = Serial.parseInt(); noktalar[6] = Serial.parseInt(); noktalar[7] = Serial.parseInt(); } } else //Seri bilgi gelmez ise sadece noktaları yak { segment[0] = 10; segment[1] = 10; segment[2] = 10; segment[3] = 10; segment[4] = 10; segment[5] = 10; segment[6] = 10; segment[7] = 10; acik[0] = 1; acik[1] = 1; acik[2] = 1; acik[3] = 1; acik[4] = 1; acik[5] = 1; acik[6] = 1; acik[7] = 1; noktalar[0] = 1; noktalar[1] = 1; noktalar[2] = 1; noktalar[3] = 1; noktalar[4] = 1; noktalar[5] = 1; noktalar[6] = 1; noktalar[7] = 1; } } /////////////////////////////////////////////////////////////////////////////// |
